Đồng hồ đo chênh áp phòng sạch (Differential Pressure Gauge / DP Gauge) là thiết bị dùng để đo sự chênh lệch áp suất giữa hai điểm trong hệ thống đường ống, HVAC, phòng sạch, lọc khí, chiller…
1) Nguyên lý hoạt động
-
Có 2 cổng áp suất: High (+) và Low (−).
-
Đồng hồ hiển thị ΔP = P₁ − P₂.
-
Khi chênh áp thay đổi, cơ cấu đo (màng, piston, ống Bourdon, hoặc cảm biến điện tử) sẽ dịch chuyển và hiển thị giá trị.
2) Các loại đồng hồ đo chênh áp phòng sạch phổ biến

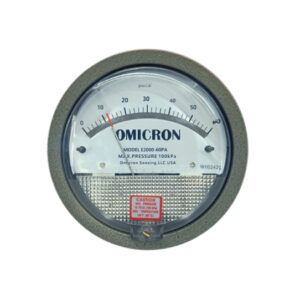

🔹 Đồng hồ cơ (Analog)
-
Magnehelic / màng: đơn giản, bền, không cần nguồn.
-
Dải đo thường: 0–60 Pa, 0–500 Pa, 0–1 kPa, 0–10 kPa.

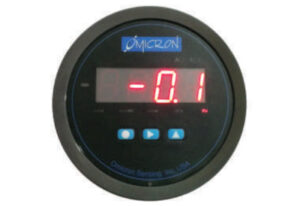

🔹 Đồng hồ điện tử (Digital)
-
Hiển thị số, độ chính xác cao.
-
Có thể có ngõ ra 4–20 mA / 0–10 V / RS485 (Modbus) để kết nối BMS/PLC.
3) Ứng dụng điển hình
-
HVAC:
-
Theo dõi độ bẩn lọc gió (AHU, FCU) → ΔP tăng là cần thay lọc.
-
Đo chênh áp quạt, coil.
-
-
Phòng sạch / phòng áp suất:
-
Kiểm soát áp dương / áp âm giữa các khu vực.
-
-
Chiller & đường ống:
-
Giám sát chênh áp bơm, dàn trao đổi nhiệt.
-
-
Công nghiệp:
-
Đo chênh áp khí, hơi, chất lỏng không ăn mòn (tùy model).
-
4) Cách chọn đồng hồ đo chênh áp phòng sạch
-
Dải đo phù hợp (nên chọn max ≈ 1.5–2 lần giá trị làm việc).
-
Độ chính xác (±1%, ±2% FS…).
-
Môi chất đo (khí / nước / hơi).
-
Môi trường lắp đặt (nhiệt độ, độ ẩm, rung).
-
Nhu cầu tín hiệu: chỉ hiển thị hay cần kết nối BMS.
5) Ví dụ dải đo tham khảo
| Ứng dụng | Dải đo khuyến nghị |
|---|---|
| Lọc gió AHU | 0–250 Pa |
| Phòng sạch | 0–60 / 0–100 Pa |
| Ống gió | 0–500 Pa |
| Đường nước | 0–10 kPa hoặc cao hơn |
Đo chênh áp phòng sạch trong nhà máy dược phẩm
1️⃣ Vì sao phải đo chênh áp phòng sạch?
Chênh áp giúp:
-
✔️ Duy trì luồng khí từ khu sạch → khu kém sạch
-
✔️ Ngăn bụi, vi sinh, tạp chất xâm nhập
-
✔️ Đáp ứng yêu cầu GMP & thẩm định IQ/OQ/PQ
Trong nhà máy sản xuất thuốc (đặc biệt thuốc tiêm, thuốc vô trùng), kiểm soát áp suất còn quan trọng hơn nhiệt độ.
2️⃣ Giá trị chênh áp tiêu chuẩn trong nhà máy dược
Theo khuyến nghị của World Health Organization (WHO GMP) và European Medicines Agency (EU GMP):
| Khu vực | Chênh áp khuyến nghị |
|---|---|
| Phòng sạch cùng cấp | ≥ 5 Pa |
| Phòng sạch khác cấp | 10 – 15 Pa |
| Hành lang → phòng sản xuất | ≥ 10 Pa |
| Airlock (buồng đệm) | 10 – 15 Pa |
⚠️ Thông dụng nhất: 10–15 Pa giữa hai phòng liền kề
3️⃣ Thiết bị đo chênh áp sử dụng
🔹 Cảm biến chênh áp (Differential Pressure Sensor)
-
Dải đo phổ biến: ±60 Pa, ±125 Pa
-
Tín hiệu: 4–20mA / 0–10V / RS485 Modbus
-
Gắn kết nối hai đầu ống áp lực
🔹 Đồng hồ cơ (Magnehelic Gauge)
Phổ biến của Omicron Instruments
→ dễ lắp đặt, đọc trực tiếp tại cửa phòng
Cho phép:
-
Cảnh báo khi áp suất lệch
-
Lưu dữ liệu phục vụ audit GMP
4️⃣ Bố trí đồng hồ đo chênh áp phòng sạch
📌 Thông thường đặt tại:
-
Gần cửa phòng
-
Cao 1.2–1.5 m so với sàn
-
Tránh luồng gió trực tiếp từ AHU
📌 Kết nối:
-
1 đầu vào phòng sạch
-
1 đầu ra hành lang/khu kém sạch
5️⃣ Lưu ý khi thiết kế hệ thống áp suất
-
Không để áp âm trong khu vực sản xuất thông thường (trừ khu độc hại, beta-lactam)
-
Cần tính toán cấp gió tươi & hồi gió
-
Kiểm tra độ kín phòng (room integrity test)
