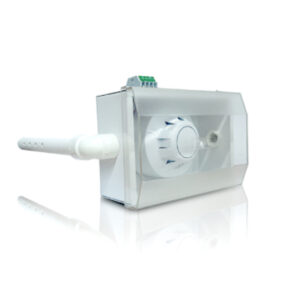

Cảm biến khói trong ống gió 2026

4. Các thành phần chính

• Đầu cảm biến khói (Smoke sensor head)

• Vỏ housing gắn ống gió

• Ống lấy mẫu (sampling tube – theo đường kính ống gió)

• Cổng test khói / test khí

• Relay output (NO/NC)

• Đèn báo trạng thái (Normal / Alarm / Fault)

5. Khi nào bắt buộc phải dùng?

Thường yêu cầu khi:

• AHU có lưu lượng gió lớn

• Hệ HVAC phục vụ nhiều khu vực / nhiều tầng

• Công trình:

  • Nhà máy

  • Trung tâm thương mại

  • Bệnh viện

  • Kho lạnh, kho thực phẩm

• Theo yêu cầu PCCC địa phương hoặc tư vấn thiết kế

6. Một số lưu ý khi lắp cảm biến khói trong ống gió

• Không lắp tại đoạn ống gió có dòng chảy xoáy (sau co, quạt)

• Cần đủ chiều dài ống sampling theo kích thước ống gió

• Phải có cửa thăm (access door) để test & bảo trì

• Nên kết nối về BMS để giám sát trạng thái

I. Cảm biến khói trong ống gió kết hợp với hệ thống BMS

Việc tích hợp cảm biến khói trong ống gió với BMS giúp giám sát – điều khiển – ghi nhận sự cố của hệ HVAC khi có cháy, đồng thời vẫn tuân thủ PCCC.

7. Kiến trúc tích hợp tiêu chuẩn

🔹 Luồng tín hiệu bắt buộc (PCCC – ưu tiên cao nhất)

• Duct Smoke Detector → FACP (Tủ trung tâm báo cháy)

• Khi báo khói:

  • Dừng AHU / FCU

  • Đóng fire/smoke damper

  • Kích hoạt kịch bản cháy

⚠️ BMS không được phép thay thế FACP trong xử lý cháy.

🔹 Luồng tín hiệu giám sát (BMS)

• Từ FACP → BMS

  • Alarm

  • Trouble / Fault

  • Disable / Bypass (nếu cho phép)

• Hoặc trực tiếp:

  • Relay output của cảm biến → DI của BMS

8. Các cách kết nối phổ biến

✅ Cách 1 – Relay khô (phổ biến nhất)

• Alarm NO/NC → Digital Input (DI) BMS

• Độc lập với hệ báo cháy

• Ưu điểm:

  • Dễ triển khai

  • Độ tin cậy cao

• Nhược điểm:

  • Chỉ có trạng thái ON/OFF

✅ Cách 2 – Qua tủ báo cháy (khuyến nghị)

• FACP xuất tín hiệu alarm/fault → BMS

• Đảm bảo:

  • Tuân thủ tiêu chuẩn NFPA 72 / NFPA 90A

  • Tránh can thiệp sai logic an toàn

• Phù hợp công trình lớn, nhà máy

⚠️ Cách 3 – Giao tiếp truyền thông (ít dùng)

• Một số hệ dùng:

  • Modbus

  • BACnet

• Hạn chế:

  • Phải được Cảnh sát PCCC phê duyệt

  • Không dùng làm tín hiệu điều khiển chính

9. Logic điều khiển mẫu (Best Practice)

Khi phát hiện khói:

1. Duct Smoke Detector → FACP

2. FACP:

   • Stop AHU

   • Close damper

3. BMS:

   • Hiển thị ALARM

   • Khóa điều khiển AHU (Manual override disabled)

   • Ghi log + cảnh báo màn hình

10. Sơ đồ tín hiệu điển hình (mô tả)
