Bộ điều khiển Elitech EK3030
Th3
Nội dung chính
⭐️ So sánh nhanh
-
Elitech EK-3030 Digital Temperature Controller: Bộ điều khiển nhiệt độ kỹ thuật số chuẩn, thường được dùng cho kho lạnh/tủ mát với 3 đầu ra: làm lạnh, xả đá và quạt.
-

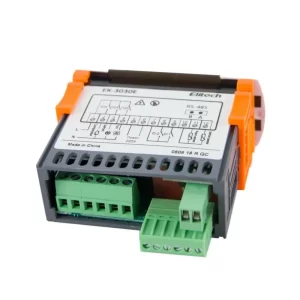

Elitech EK-3030E Temperature Controller: Phiên bản tích hợp thêm khả năng giao tiếp/ứng dụng nâng cao (như hỗ trợ kết nối điều khiển điện từ xa trong một số trường hợp), nhưng có đánh giá thấp hơn về trải nghiệm người dùng.
📌 Thông số của bộ điều khiển Elitech EK3030
Thông số chung của dòng bộ điều khiển EK3030 (áp dụng cho tới cả bản EK-3030):
✔ Dải đo nhiệt độ: –40 °C đến +99 °C
✔ Phạm vi điều khiển: –40 °C đến +85 °C
✔ Độ chính xác: ±1 °C ở –30 °C đến +50 °C
✔ Độ phân giải: 0.1 °C / 1 °C
✔ Nguồn: 220 VAC ±10 %, 50/60 Hz
✔ Công suất tiêu thụ: <5 W
✔ Ngõ ra điều khiển:
-
Làm lạnh/ nén: 10 A @220 VAC
-
Xả đá: 10 A @220 VAC
-
Quạt: 10 A @220 VAC
✔ Cảm biến: 2 đầu vào NTC (10 kΩ/25 °C) dài khoảng 2 m
✔ Hiệu suất làm việc: –5 °C đến 60 °C
✔ Báo lỗi cảm biến và cảnh báo quá nhiệt tích hợp
✔ Có còi báo và khóa bàn phím để tránh điều chỉnh ngoài ý muốn
📌 Tính năng chính
🔹 Điều khiển linh hoạt: Điều chỉnh cả làm lạnh, xả đá và quạt trong 1 bộ.
🔹 Dễ cài đặt và sử dụng: Phím cảm ứng, giao diện thân thiện và có khóa phím.
🔹 Báo lỗi & bảo vệ: Báo lỗi đầu dò cảm biến, cảnh báo quá nhiệt.
🔹 Ứng dụng rộng: Dùng cho kho lạnh, kho mát, tủ đông, tủ trưng bày lạnh…
Hướng dẫn cài đặt bộ điều khiển Elitech EK3030
📌 1. Giới thiệu nhanh
Bộ điều khiển Elitech EK3030 đo và kiểm soát nhiệt độ với nhiều chức năng:
-
Hiển thị & điều chỉnh nhiệt độ.
-
Điều khiển làm lạnh, xả đá, quạt.
-
Cảnh báo lỗi cảm biến, vượt ngưỡng nhiệt độ.
-
Khôi phục cài đặt gốc và khóa bàn phím.
🧰 2. Cách kết nối ban đầu

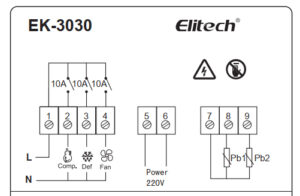

🔌 Kết nối dây
-
Cấp nguồn: 220VAC (±10%) để bật bộ điều khiển.
-
Cảm biến nhiệt độ (NTC): gắn cảm biến vào đầu vào tương ứng.
-
Các tải:
-
Máy nén lạnh.
-
Thiết bị xả đá.
-
Quạt.
Các thiết bị này được nối vào các ngõ ra theo sơ đồ tủ điện.
-
🔎 Lưu ý: Đảm bảo nguồn tắt khi đấu nối để tránh chập mạch hoặc hỏng thiết bị.

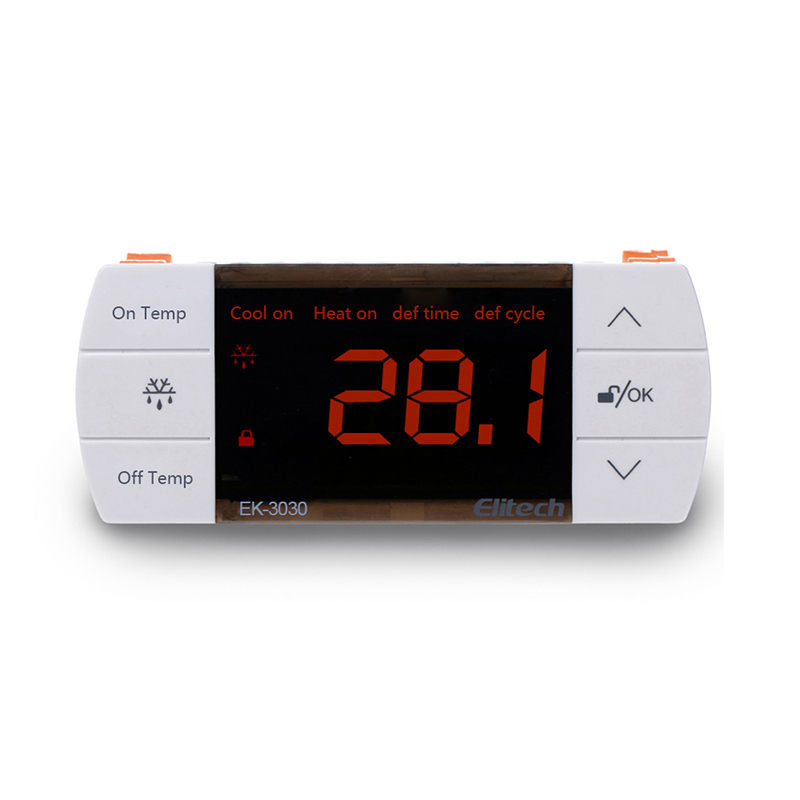

💡 3. Các phím và màn hình
-
Màn hình 3 số LED hiển thị nhiệt độ và mã trạng thái.
-
Có các nút điều chỉnh nhiệt độ (ON/OFF Temp), phím mũi tên lên/xuống, phím xả đá cưỡng bức, khóa/OK để vào cài đặt.
Đèn báo trạng thái:
| Biểu tượng | Ý nghĩa |
|---|---|
| On | Đang làm lạnh |
| Def | Xả đá đang hoạt động |
| Quạt | Quạt chạy |
| Khóa | Phím bị khóa |
(Các đèn nhấp nháy hoặc tắt tùy trạng thái hoạt động.)
⚙️ 4. Cài đặt nhiệt độ cơ bản
🧮 Cài đặt nhiệt độ hoạt động
-
Nhiệt độ bật lạnh (ON Temp)
-
Nhấn nút On Temp → hiển thị giá trị hiện tại.
-
Dùng phím lên/xuống để điều chỉnh nhiệt độ bật máy nén.
-
-
Nhiệt độ tắt lạnh (Off Temp)
-
Nhấn Off Temp → dùng mũi tên để chỉnh.
-
Đây là nhiệt độ máy nén sẽ dừng.
-
📌 Nguyên tắc hoạt động:
-
Máy nén bật khi nhiệt độ lớn hơn On Temp.
-
Máy nén tắt khi nhiệt độ thấp hơn Off Temp.
🕹️ 5. Cài đặt nâng cao (chu kỳ xả đá)
Để truy cập các tham số chuyên sâu, thường là nhấn và giữ phím Unlock/OK hoặc phím xả đá cưỡng bức → nhập mật khẩu nếu có.
Các thông số có thể chỉnh:
-
F1 – Thời gian xả đá (phút).
-
F2 – Chu kỳ xả đá (giờ).
-
F4 – Thời gian chờ sau xả đá.
-
F5 – Kiểu xả đá (ví dụ xả bằng điện trở).
-
F6 – Nhiệt độ kết thúc xả đá.
-
F9 – Thời gian chống khởi động ngắn Máy nén.
👉 Việc này giúp điều chỉnh hệ thống theo nhu cầu thực tế của kho lạnh hoặc tủ bảo quản.
🛠️ 6. Mẹo sử dụng
✅ Khôi phục cài đặt gốc: Thường là giữ một tổ hợp phím cho đến khi hiện YES → xác nhận.
✅ Khóa tính năng: Để tránh thay đổi nhầm trong vận hành thực tế.
✅ Cảnh báo lỗi:
-
Mã E1 → lỗi cảm biến kho.
-
Mã E2 → lỗi cảm biến xả đá.
Các lỗi này sẽ hiển thị trực tiếp trên màn hình.
Cảnh báo lỗi HA elitech ek3030
- Kiểm tra hệ thống làm lạnh: Kiểm tra xem máy nén, quạt dàn lạnh và gas có hoạt động bình thường không. Nếu hệ thống bị hỏng hoặc thiếu gas, nhiệt độ sẽ không thể giảm xuống mức cài đặt.
- Kiểm tra cửa kho: Đảm bảo cửa kho lạnh được đóng kín, gioăng cửa không bị hở, tránh thoát nhiệt gây tăng nhiệt độ đột ngột.
- Kiểm tra tải hàng hóa: Nếu bạn vừa đưa một lượng lớn hàng hóa mới vào kho, nhiệt độ sẽ tăng tạm thời. Hãy đợi hệ thống chạy ổn định.
- Kiểm tra cài đặt (Parameter): Kiểm tra lại các thông số cài đặt cảnh báo (thông số HA trong menu cài đặt) để đảm bảo ngưỡng cảnh báo không quá thấp so với nhu cầu sử dụng thực tế.
- Kiểm tra cảm biến: Nếu cảm biến nhiệt độ bị hỏng hoặc sai lệch, bộ điều khiển có thể đọc sai nhiệt độ. Hãy kiểm tra đầu dò cảm biến xem có bị bám tuyết hoặc hư hỏng không.
